Holybro Kakute H7 mini 飞行控制器

PX4 v1.13

WARNING

PX4 不生产此(或任何)自动驾驶仪。若需硬件支持或解决合规性问题,请联系制造商

Holybro Kakute H7 mini 飞行控制器专为轻型机架构建(如竞赛飞行器等)而设计。

该飞行控制器具备众多特性,包括高清摄像头接口、双即插即用 4 合 1 电调端口、VTX 开/关维修开关(电池电压)、气压计、OSD(屏幕显示)、6 个 UART 接口、用于日志记录的 128MB 闪存(目前 PX4 暂不支持)、5V BEC(电池消除电路)、更大的焊接点以及简洁的布局等。

Kakute H7 mini 融合了其前代产品 Kakute F7 以及 Kakute H7 的出色特性。该飞控板还配备了板载气压计、LED 与蜂鸣器接口,以及用于连接外部 GPS/磁力计的 I2C 接口(SDA 和 SCL)。

INFO

此飞行控制器属于制造商支持类型

INFO

PX4 可在 H7 mini v1.3 及更高版本上运行。

主要特性

  • 微控制器:STM32H743 32 位处理器,运行频率 480MHz
  • 惯性测量单元:BMI270
  • 气压计:BMP280
  • OSD:AT7456E
  • 6 个 UART 接口:(1、2、3、4、6、7)
  • VTX 开/关维修开关:PX4 中未使用
  • 9 个 PWM 输出:(8 个电机输出,1 个 LED 输出)
  • 2 个 JST - SH1.0_8pin 端口:用于单个或 4 合 1 电调,与 x8/八轴飞行器即插即用兼容
  • 1 个 JST - GH1.5_6pin 端口:用于连接如 Caddx Vista 与 Air Unit 等高清系统
  • 电池输入电压:2S - 6S
  • 5V BEC:持续电流 2A
  • 安装方式:20 x 20mm/直径 3.6mm 孔,配 M3 和 M2 橡胶垫圈
  • 尺寸:30x31x6mm
  • 重量:5.5g

购买渠道

可从以下店铺(例如)购买该飞控板:

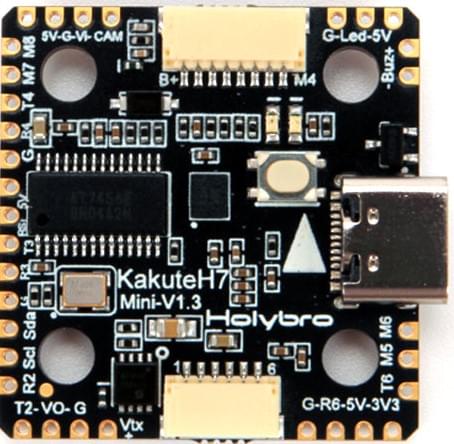

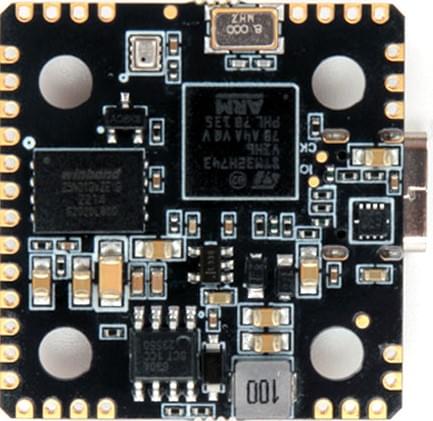

接口与针脚

针脚功能PX4 默认设置
B+电池正电压(2S - 6S)-
VTX+电池正电压(2S - 6S)-
SDA, SCLI2C 连接(用于外设)-
5V5V 输出(最大 2A)-
3V33.3V 输出(最大 0.25A)-
VI来自 FPV 摄像头的视频输入-
VO输出至视频发射器的视频-
CAM连接至摄像头 OSD 控制-
G 或 GND接地-
RSI来自接收器的模拟 RSSI(0 - 3.3V)输入-
R1, T1UART1 接收与发送TELEM1
R2, T2UART2 接收与发送TELEM2
R3, T3UART3 接收与发送NuttX 调试控制台
R4, T4UART4 接收与发送GPS1
R6, T6UART6 接收与发送(R6 也位于 GH 接口)RC 端口
R7UART7 接收(RX 位于用于 4 合 1 电调的接口中)DShot 数传
LEDWS2182 可寻址 LED 信号导线(未测试)-
Z -压电蜂鸣器负极引脚(将蜂鸣器正极引脚连接至 5V 焊盘)-
M1 至 M4电机信号输出(位于用于 4 合 1 电调的接口中)-
M5 至 M8电机信号输出(位于用于 4 合 1 电调的接口中)-
Boot引导加载程序按钮-

PX4 引导加载程序更新

该飞控板预安装了 Betaflight。在安装 PX4 固件之前,必须先刷入 PX4 引导加载程序。下载 holybro_kakuteh7mini_bootloader.hex 引导加载程序二进制文件,并阅读 此页面 以获取刷机说明。

编译固件

要为该目标构建 PX4,执行以下指令:

make holybro_kakuteh7mini_default

安装 PX4 固件

INFO

如果通过 QGroundcontrol 加载预构建的固件,则必须使用 QGC Daily 或版本高于 4.1.7 的 QGC。在此版本之前,需手动构建并安装固件。

可通过以下常规方式手动安装固件:

  • 构建并上传源代码:
    make holybro_kakuteh7mini_default upload
  • 使用 QGroundControl 加载固件。可使用预构建的固件或自定义固件。

INFO

KakuteH7mini 受 PX4 主分支及 v1.14 或更高版本支持。

PX4 配置

除了 基本配置 外,以下参数也很重要:

参数设置
SYS_HAS_MAG由于该飞控板无内部磁力计,此参数应禁用。若连接外部磁力计,可启用它。

串口映射

UART设备端口
USART1/dev/ttyS0TELEM1
UART2/dev/ttyS1TELEM2
USART3/dev/ttyS2调试控制台
UART4/dev/ttyS3GPS1
USART6/dev/ttyS4RC SBUS
UART7/dev/ttyS5电调数传(DShot)

调试接口

系统控制台

UART3 的 RX 和 TX 配置为用作 系统控制台

SWD

SWD 接口(JTAG)引脚如下:

  • SWCLK:测试点 2(CPU 上的引脚 72)
  • SWDIO:测试点 3(CPU 上的引脚 76)
  • GND:如板上所标
  • VDD_3V3:如板上所标
