Visual Studio Code IDE (VSCode)

Visual Studio Code 是一款强大的跨平台源代码编辑器/集成开发环境（IDE），可用于在 Ubuntu、Windows 和 macOS 系统上进行 PX4 开发。

使用 VSCode 进行 PX4 开发的原因如下：

• 设置简便：真正完成设置仅需几分钟。
• 丰富的扩展生态系统：能提供 PX4 开发所需的大量工具，包括 C/C++（与 cmake 深度集成）、Python、Jinja2、ROS 消息，甚至还有 DroneCAN dsdl。
• 出色的 Github 集成功能

本主题将介绍如何设置该 IDE 并开始开发。

INFO

虽然还有其他强大的 IDE，但通常需要更多精力才能与 PX4 集成。而使用 VScode，配置信息存储在 PX4/PX4 - Autopilot 代码库中（[PX4 - Autopilot/.vscode](https://github.com/PX4/PX4 - Autopilot/tree/main/.vscode)），因此设置过程就像添加项目文件夹一样简单。

操作前提

你必须已经为你的平台安装了命令行 PX4 开发环境，并下载了 Firmware 源代码仓库。

安装与设置

1. 下载并安装 VSCode（系统会为你提供适合你操作系统的版本）。
2. 打开 VSCode 并添加 PX4 源代码：

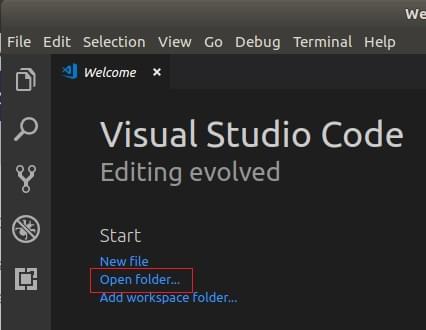

   • 在欢迎页面选择“打开文件夹...”选项（也可以通过菜单：文件 > 打开文件夹）：
   • 会弹出文件选择对话框，选择 PX4 - Autopilot 目录，然后点击 确定。 项目文件和配置信息随后将加载到 VSCode 中。

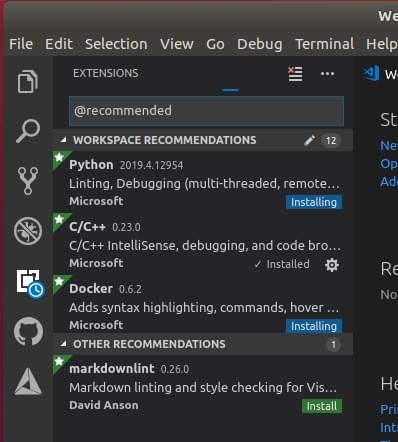

3. 在“此工作区有扩展推荐”提示框中点击“全部安装”（该提示框会出现在 IDE 的右下角）。 VSCode 会在左侧打开“扩展”面板，你可以在此查看安装进度。
4. 右下角可能会出现一些通知/提示框。

   TIP

   如果提示框消失了，可以点击底部蓝色栏右侧的小“闹钟”图标。

::: - 如果提示安装新版本的 cmake： - 选择 否（正确的版本已随 PX4 开发环境 一起安装）。 - 如果提示登录 github.com 并添加凭证： - 这取决于你自己！它能实现 Github 和 IDE 的深度集成，可能会简化你的工作流程。 - 其他提示是可选的，如果看起来有用可以安装。（或许可以添加这些提示框的截图）

构建 PX4

若要进行构建，请按以下步骤操作：

1. 选择你的构建目标（“cmake 构建配置”）：
   • 当前的 cmake 构建目标 显示在底部的蓝色 配置 栏上（如果这已经是你想要的目标，可以跳过下一步）。

     INFO

     你选择的 cmake 目标会影响 构建/调试 时提供的目标选项（例如，要进行硬件调试，你必须选择像 px4_fmu - v6 这样的硬件目标）。

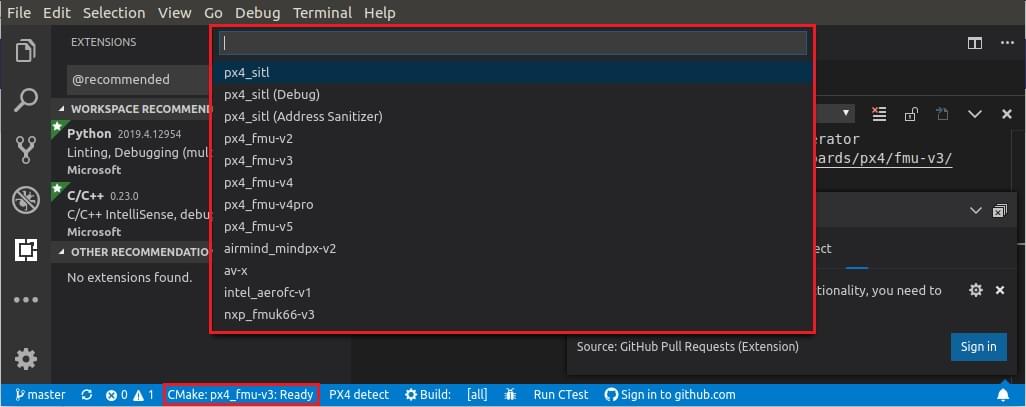

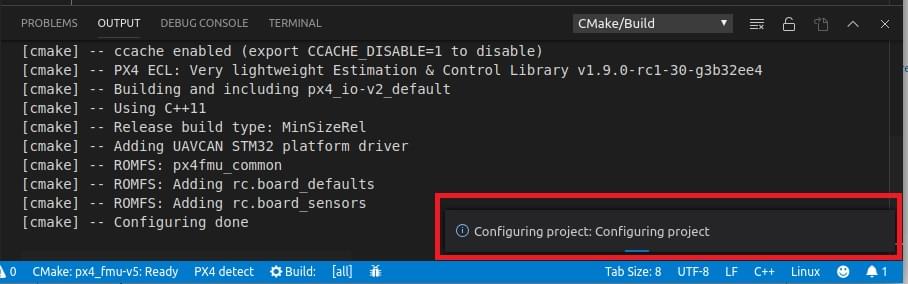

::: - 点击配置栏上的目标以显示其他选项，然后选择你想要的目标（这将替换任何已选目标）。 - Cmake 随后将配置你的项目（查看右下角的通知）。 - 等待配置完成。完成后，通知会消失，你将看到构建位置： 。 2. 然后你可以从配置栏启动构建（选择 构建 或 调试）。

至少进行一次构建后，你就可以使用 [代码补全](#code completion) 和其他 VSCode 功能了。

调试

SITL 调试

若要在 SITL 上调试 PX4，请按以下步骤操作：

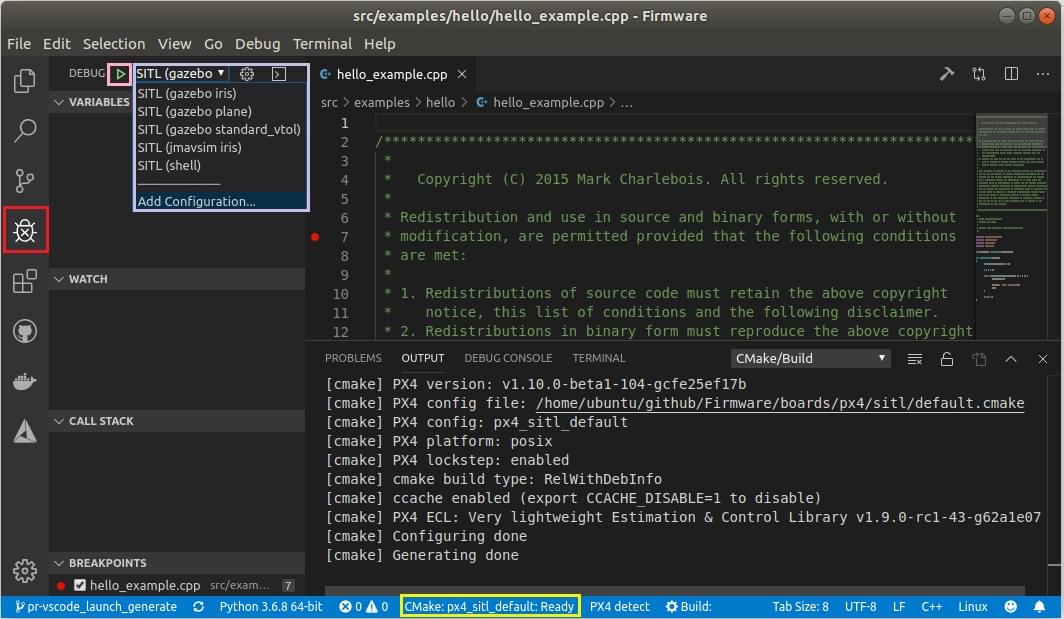

1. 点击侧边栏上的调试图标（红色标记）以显示调试面板。
2. 然后从顶部栏的调试下拉菜单（紫色框）中选择你的调试目标（例如 Debug SITL (Gazebo Iris)）。

   INFO

   提供的调试目标（紫色框）与你的构建目标（底部栏上的黄色框）相匹配。例如，要调试 SITL 目标，你的构建目标必须包含 SITL。

::: 3. 点击调试“播放”箭头（顶部栏中调试目标旁边 - 粉色框）开始调试。

调试过程中，你可以设置断点、单步执行代码，像平常一样进行开发。

硬件调试

SWD 调试端口 中的说明解释了如何连接到常见飞行控制器上的 SWD 接口（例如，使用 Dronecode 或 Blackmagic 探针）。

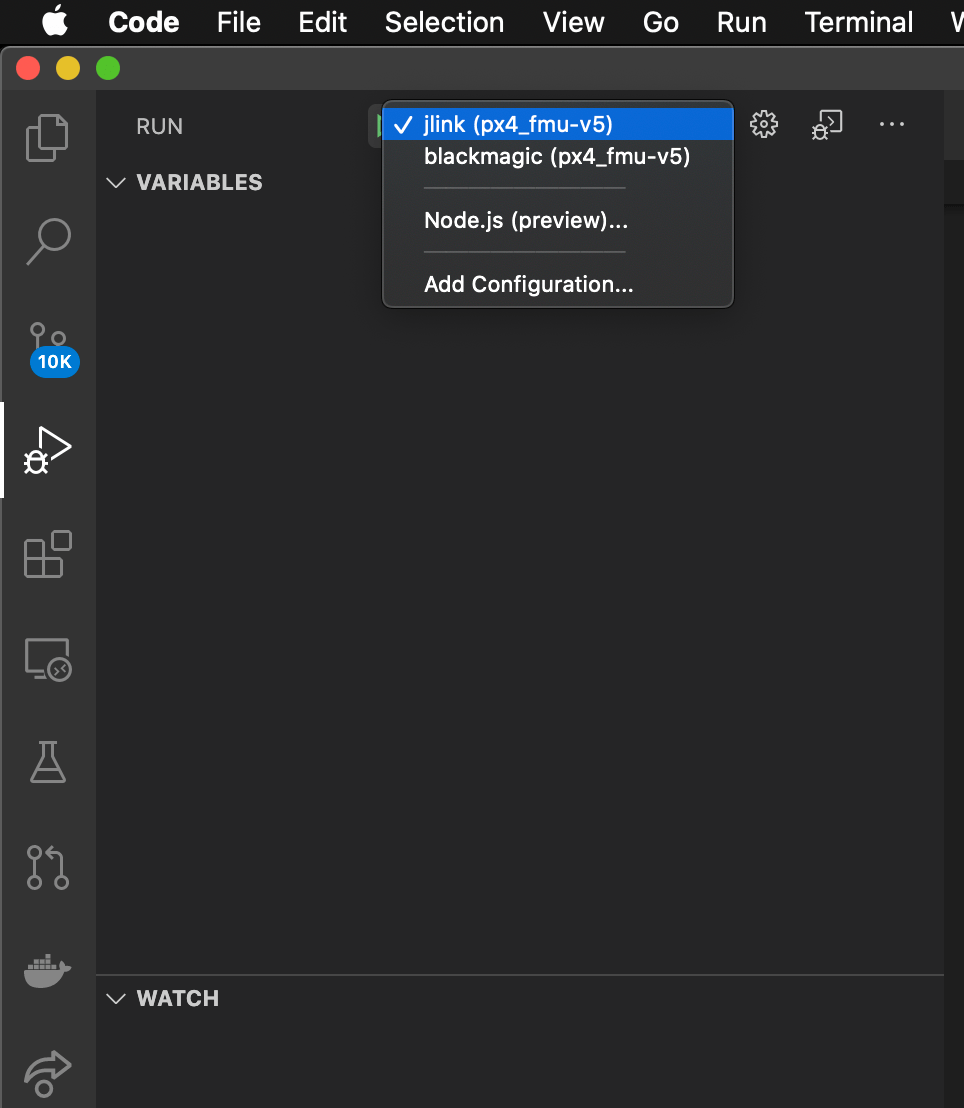

连接到 SWD 接口后，在 VSCode 中进行硬件调试与 SITL 调试 相同，只是你需要选择适合你的调试器类型（和固件）的调试目标 - 例如 jlink (px4_fmu - v5)。

TIP

要看到 jlink 选项，你必须已经选择了一个 用于构建固件的 cmake 目标。

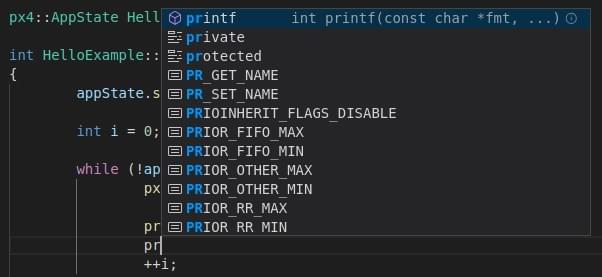

代码补全

为了使代码补全（以及其他智能感知功能）正常工作，你需要有一个有效的配置并 构建代码。

完成这些操作后，你无需再做其他操作；工具链会在你输入时自动提供符号提示。

故障处理

本节提供了有关设置和构建错误的指导。

Ubuntu 18.04：“Visual Studio Code 无法在这个大型工作区中监视文件更改”

启动时会出现此错误。在某些系统上，应用程序的文件句柄上限为 8192，这意味着 VSCode 可能无法检测到 /PX4 - Autopilot 中的文件修改。

你可以增加这个限制以避免该错误，但会消耗更多内存。请遵循 此处的说明。设置为 65536 应该就足够了。
